硅膠線結構說明
硅膠線由硅膠絕緣層及鍍錫銅導體組成，硅橡膠外皮柔軟有彈性，適應溫度-60度至200度之間，性能穩定，耐電壓系數高，導體由7根或7根以上無氧銅絲組成，導體截面積由0.05平方到10平方之間，可以根據不同的安規線號，選擇不同的導體截面積。
硅膠線產品描述
額定電壓：600V
額定溫度：-60℃～200℃
導體材料：鍍錫銅絲
絕緣材料：硅橡膠
外徑容差：±0.1mm
產品顏色：白色，黑色，紅色，黃色，綠色，紫色，灰色，橙色

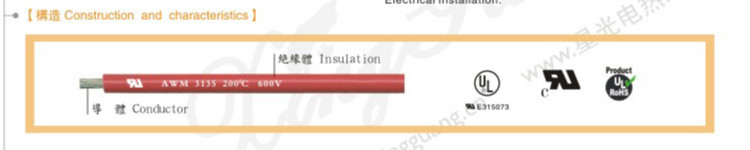

硅膠線結構圖
硅膠線規格表
導體 | 絕緣體 | 電器特性 | 包裝 | ||||
安規線號 | 導體結構 | 絞合直徑 | 外被厚度 | 完成外徑 | 導體電阻 | 允載電流 | 米/卷 |
26AWG | 7/0.16 | 0.49mm | 0.76mm | 1.98mm | 148.94/km | 3.220A | 305m |
24AWG | 11/0.16 | 0.61mm | 0.76mm | 2.13mm | 93.250/km | 5.100A | 305m |
22AWG | 17/0.16 | 0.76mm | 0.76mm | 2.31mm | 55.000/km | 8.730A | 305m |
20AWG | 21/0.18 | 0.93mm | 0.76mm | 2.45mm | 34.600/km | 13.87A | 305m |
18AWG | 34/0.18 | 1.17mm | 0.76mm | 2.69mm | 21.800/km | 22.02A | 305m |
16AWG | 52/0.18 | 1.50mm | 0.76mm | 3.02mm | 13.700/km | 35.04A | 305m |
14AWG | 41/0.254 | 1.92mm | 0.76mm | 3.44mm | 8.6200/km | 55.68A | 305m |
12AWG | 45/0.32 | 2.48mm | 0.76mm | 4.00mm | 5.4200/km | 88.40A | 200m |
硅膠線技術特點
耐高溫，低溫，酸堿，油，燃燒，老化，耐候性，防霉以及優異的柔軟性，電絕緣性好，滿足UL758，UL1581及ROHS環抱要求。
硅膠線使用范圍
照明燈具，電子設備，溫度傳感器，汽車，電熱制品，儀表儀器，連接線路，家用電器，線束連接線，插件連接，電工電器，保溫電器
